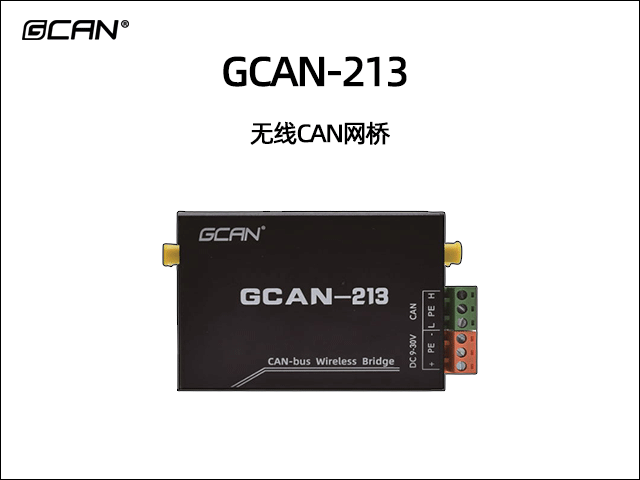

GCAN-213 CAN無線網橋
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-213
- 應用：
- （1）CAN-bus網絡診斷與測試（2）智慧城市、工業物聯網（3）無線遙控、無人機（4）移動車輛CAN-bus總線調試
-
一、設備優勢
1、天線輸出27dbm。
2、每秒數據2500幀。
3、配置簡單，提供圖文視頻使用資料。
4、源頭廠家，貨期短，發貨快。
5、不丟幀，低延遲。
6、工作穩定，寬溫運行。
7、技術支持好，專人對接。
8、ISM頻段2.4GHZ。
9、隔離保護抗干擾。
10、高性價比，質保一年。
二、設備參數
廣成科技GCAN-213型CAN無線網橋的設備參數包括：
（1）2.4GHz專屬協議，內置天線，最大天線輸出功率27dBm；（2）USB接口：USB2.0全速接口，兼容USB1.1，USB3.0；（3）CAN接口：遵循ISO 11898標準，支持CAN2.0A/B；（4）CAN波特率：5Kbit/s~1Mbit/s；（5）電氣隔離：3000V，DC-DC；（6）供電電壓：9到30V DC（±5%）；（7）供電電流：200mA（24V DC）；（8）工作溫度：-40℃~+85℃；（9）工作濕度：15%~90%RH，無凝露；（10）EMC測試：EN 55024:2011-09，EN 55022:2011-12；（11）尺寸：114*64*24mm。
三、應用領域
廣成科技GCAN-213型CAN無線網橋的設備應用領域包括：
（1）CAN-bus網絡診斷與測試（2）智慧城市、工業物聯網（3）無線遙控、無人機（4）移動車輛CAN-bus總線調試
如果您需要對GCAN-213型CAN無線網橋進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。
四、使用規則
● 一旦兩個GCAN-213都通電，它們就開始無線網絡建立程序。如果無線網絡由于某種原因中斷，它將自動重新建立，而不需要重新進行連接；
● 數據幀的數量可以保持在稍微低于每個方向上約為每秒2500條消息?？紤]到可能的干擾原因，例如占用的頻率，數據幀的數量應保持在稍微低于這個容量；
● 相連的CAN總線上的波特率不需要相同，高波特率在CAN總線上的仲裁和消息傳輸延遲方面具有優勢。通常，建議總線負載小于50%；
● 可能需要限制短時間內在本地CAN總線上傳輸到GCAN-213設備的最大消息數，以防止發送緩沖區溢出，因為這會導致緩沖區中的所有消息被丟棄。

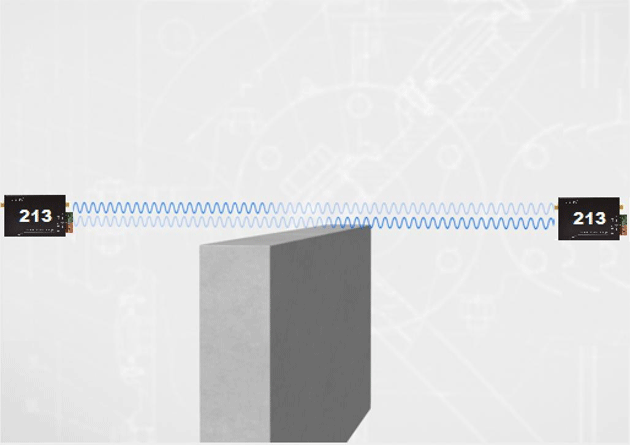

● 保持GCAN-213之間距離盡可能短，并確保他們在彼此的視線范圍內，盡量避免視線路徑附近有障礙物；如有墻等障礙物，無線電信號將被削弱，并限制其最大的實際距離（信號的衰減取決于障礙物的材料和厚度）；

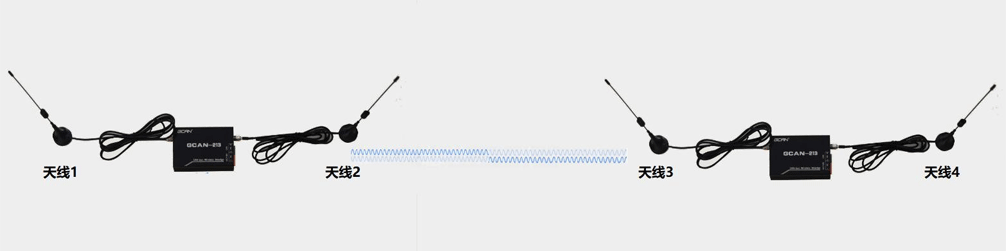

● GCAN-213應互相平行安裝；成對使用的GCAN-213，天線禁止放置在同一直線上；
錯誤天線擺放：
正確天線擺放：

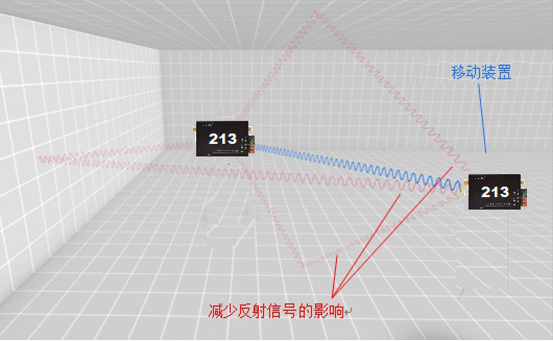

● GCAN-213應調整位置和高度，減少墻面或地面等的反射，反射的影響取決于墻壁的延伸和距離墻壁的距離；
● 從設備到墻壁的平均距離應該至少是視線距離的十分之一。例如，如果這些設備相隔30米使用，那么到墻壁的平均距離應該是3米或更長；

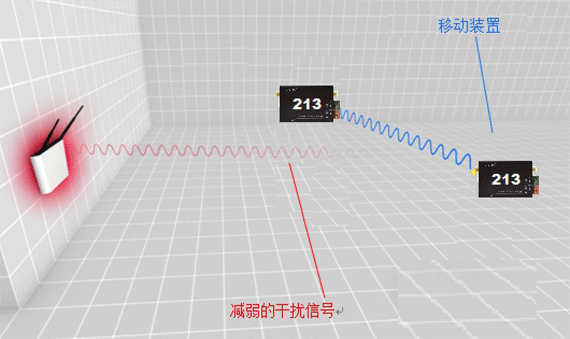

● GCAN-213應減少來自其他設備的干擾，例如WIFi等2.4G Hz頻段設備；WiFi熱點可以被重新配置為使用其他WiFi模式或另一個頻帶，例如5GHzISM頻帶?；驎簳r關閉它們，或者嘗試將GCAN-213設備放置在遠離可疑干擾源的地方；
● 請注意：微波爐和電機也可能發出干擾無線電設備的信號；
● 同一場合如需使用多對設備，配對設備的SN尾號應盡量相同或相近，但避免多對尾號相同的設備同時使用，例如01與11為一組設備，可與03、13一組設備同場合使用，避免與21、31的一組設備同場合使用；一對設備，SN尾號不做要求。
五、應用圖示

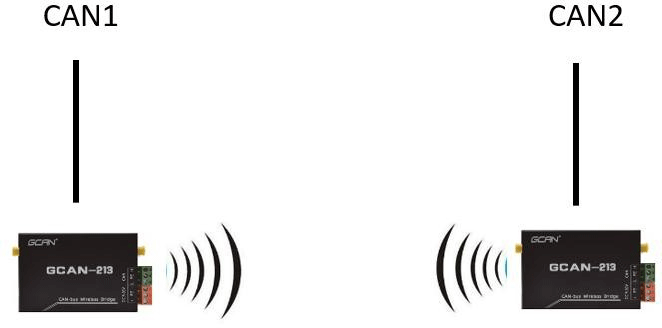

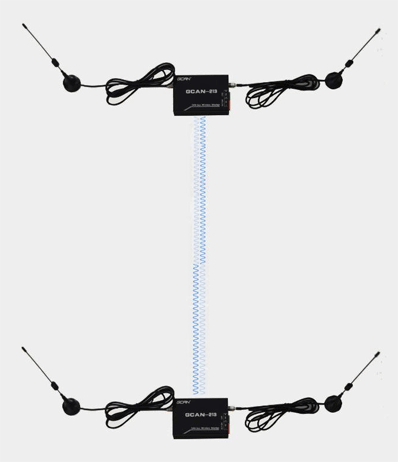

GCAN-213應用—點對點使用

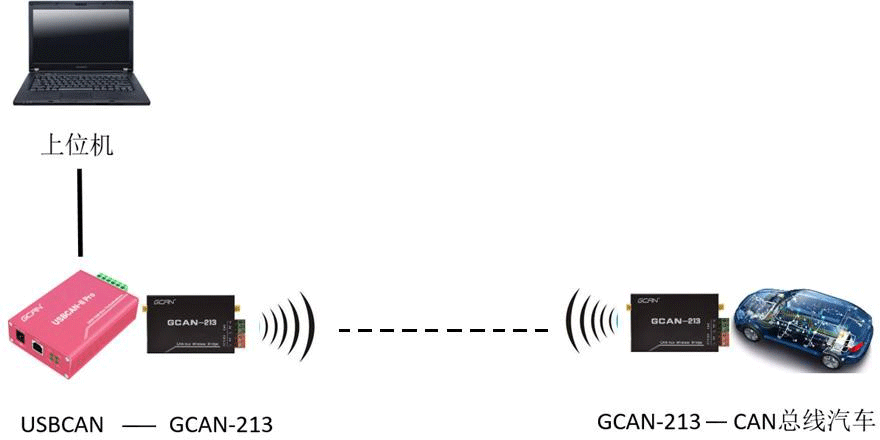

GCAN-213典型應用1—移動車輛CAN-bus總線調試

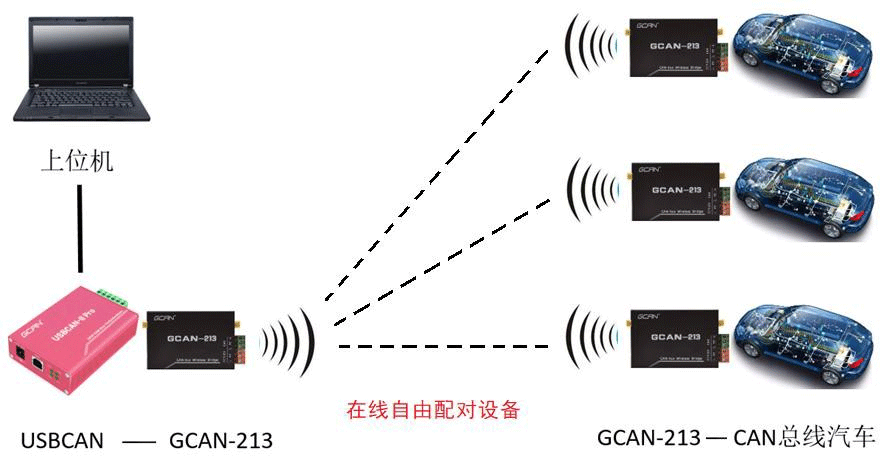

GCAN-213應用2—在線自由配對設備
六、實際測試

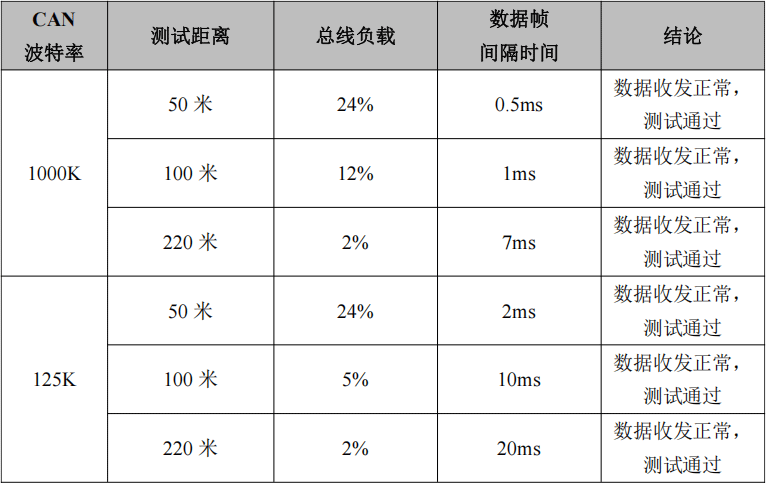

GCAN-213模塊無遮擋，實測220米范圍內數據收發正常；實測穿2堵墻數據收發正常。實測數據如下所示：
七、設備安裝
1、設備尺寸
設備外形尺寸：(長，含接線端子)114mm*(寬)64mm*(高)24mm，其示意圖如圖所示。
GCAN-213外形尺寸
2、接口定義及功能

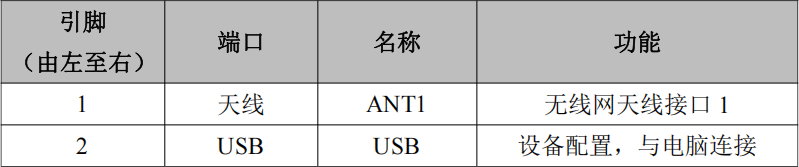

GCAN-213模塊集成一路天線接口、1路標準USB接口。其接口位置及定義如下面圖表所示。
電源及以太網接口位置
電源接口定義
GCAN-213模塊集成一路DC9-30V電源接口、一路CAN-bus接口、一路天線接口。電源接口由一個3 PIN插拔式接線端子（橙色）引出，CAN-bus接口由一個3PIN插拔式接線端子（綠色）引出，接口位置及接口定義如下面圖表所示。

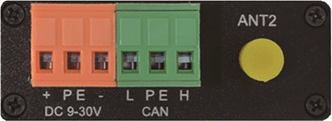

電源及CAN-bus接口位置

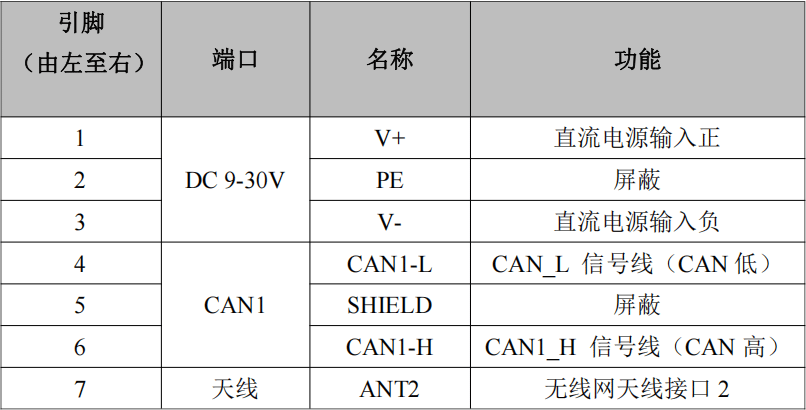

CAN-bus接口定義
八、設備使用
GCAN-213需點對點成對使用，在使用前一般需要用戶對CAN總線和無線模塊通信參數進行配置或委托我公司出廠配置（成對使用的兩臺設備都需配置）。GCAN-213 CAN總線無線網橋，可以通過無線傳輸實現兩條CAN總線數據的轉發中繼。
1、典型應用配置
請注意：GCAN-213需點對點成對使用，成對使用的兩臺設備都需配置。安裝好Windows驅動后，連接GCAN-213，打開GCANTools軟件會有如下圖所示設置界面。

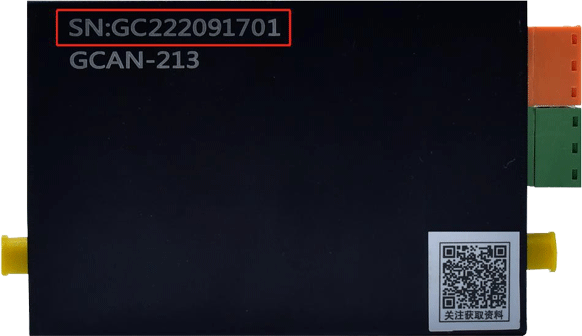

（1）點擊打開設備即可看到相應的設備信息。ID為設備SN號，如圖設備SN號為GC22091701。翻轉設備，也可查看本設備SN號：
（2）點擊確定按鈕進入軟件后，點擊工作模式。

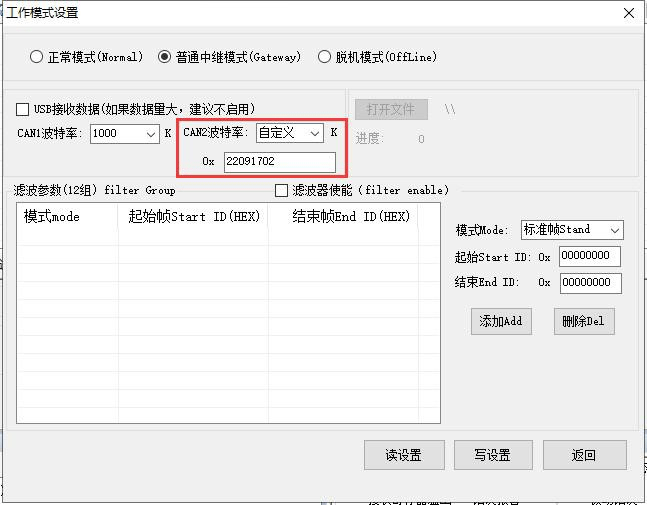

選擇普通中繼模式，可以實現兩條波特率不同的總線數據的轉發中繼。“CAN1波特率”代表設備CAN口的波特率，如圖配置CAN口的波特率為1000K；“CAN2波特率”代表無線模塊配置，下拉選“自定義”后輸入需要配對使用的設備SN號后八位，如圖配置的成對使用的GCAN-213的SN號后八位為22091702。

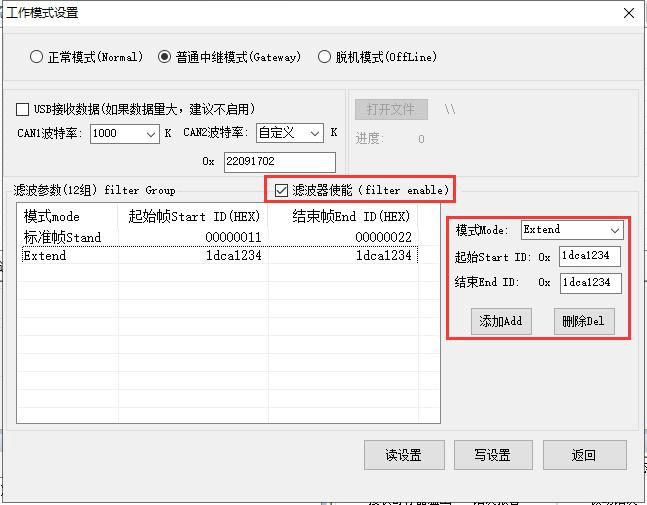

勾選濾波器使能，添加Add，可使用中繼濾波功能?？梢酝瑫r設置標準幀或者擴展幀，濾波參數最多12組。如圖中繼濾波配置流程。
設置完成后，點擊寫設置，會出現如圖所示的“設置成功，請重新插拔usb！”結果。之后設備需要重新上電，配置才會生效，硬件設備外接24V DC標準工業現場電源，方便工業配套使用。
2、在線自由配對設置

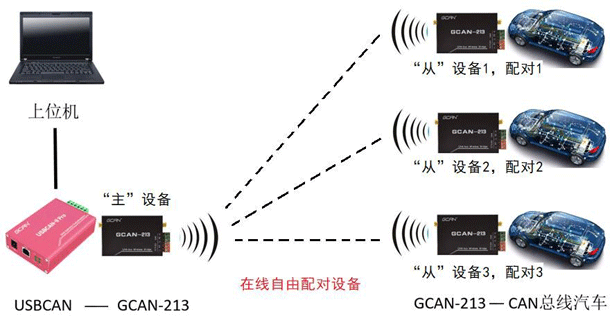

GCAN-213設備支持在線自由切換配對設備，大大優化了操作流程，提高了設備的易用性。應用如圖所示：

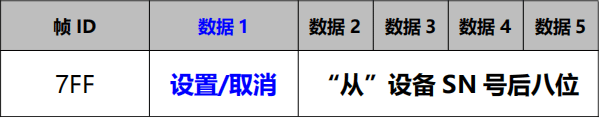

（1）假設默認GCAN-213“主”設備與“從”設備1配對使用。（2）GCAN-213“主”設備接收相應CAN數據命令可在線切換配對設備，命令格式如下：
數據1：01代表設置配對設備；02代表取消當前配對。發送舉例：
（1）GCAN-213“主”設備接收：ID 7FF；數據01 22 16 00 02，代表主設備設置與SN號后八位為22160002的“從”設備2配對。GCAN-213“主”設備發送：ID 7FF；數據81 22 16 00 02，代表主設備與SN號后八位為22160002的“從”設備2配對成功。此時GCAN-213“主”設備斷開與“從”設備1的連接。
（2）GCAN-213“主”設備接收：ID 7FF；數據02 22 16 00 02，代表主設備取消與SN號后八位為22160002的“從”設備2配對。GCAN-213“主”設備發送：ID 7FF；數據82 22 16 00 02，代表主設備與SN號后八位為22160002的“從”設備2配對取消。大約5S后，GCAN-213“主”設備恢復與“從”設備1的連接。
3、系統狀態指示燈
GCAN-213系列模塊具有1個SYS指示燈用來指示系統供電情況，1個CAN指示燈用來指示CAN數據傳輸，1個RX、一個TX指示燈用來指示無線網數據數據傳輸。這四個指示燈的具體指示功能見下表，這4個指示燈處于各種狀態的含義如下表所示。

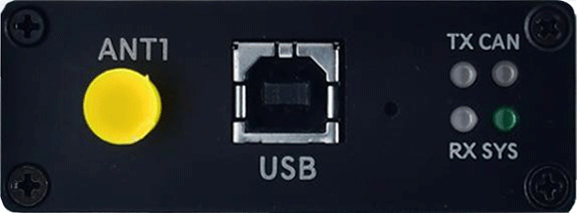

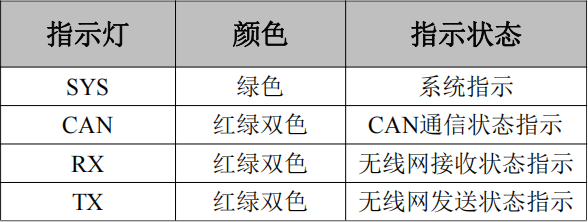

GCAN-213系列模塊指示燈

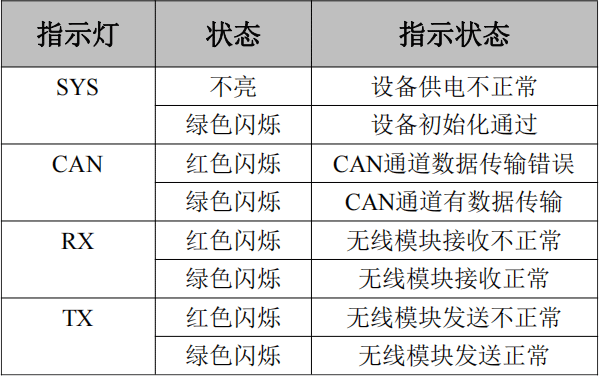

GCAN-213系列模塊指示燈狀態
● GCAN-213系列模塊上電后，系統供電燈PWR綠色閃爍，表明設備已經供電，否則，表示系統存在電源故障或發生有嚴重的錯誤；● 無線與CAN均連接正常后，當有數據在CAN與無線之間傳輸時，相應的CAN、無線指示燈綠色閃爍；● 當CAN總線或無線通訊出現問題時，相應的指示燈紅色閃爍。

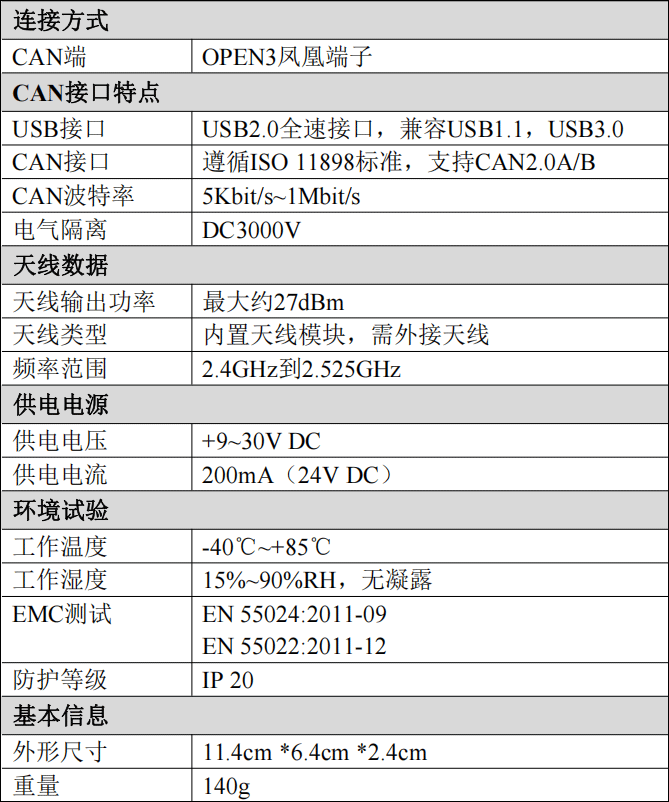

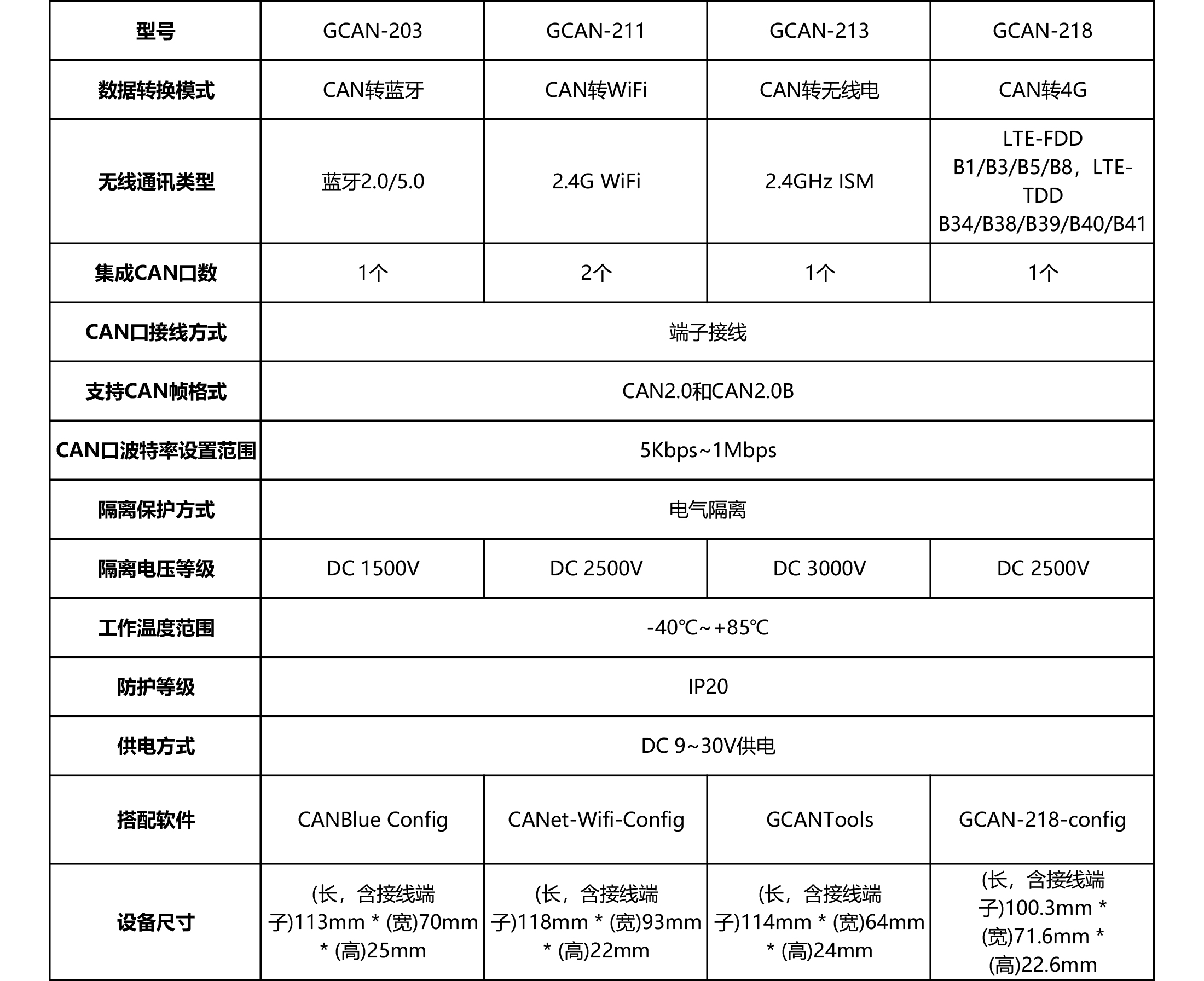

九、技術規格
-
- 廣成科技GCAN-213型CAN無線網橋的設備參數包括：
（1）2.4GHz專屬協議，內置天線，最大天線輸出功率27dBm；（2）USB接口：USB2.0全速接口，兼容USB1.1，USB3.0；（3）CAN接口：遵循ISO 11898標準，支持CAN2.0A/B；（4）CAN波特率：5Kbit/s~1Mbit/s；（5）電氣隔離：3000V，DC-DC；（6）供電電壓：9到30V DC（±5%）；（7）供電電流：200mA（24V DC）；（8）工作溫度：-40℃~+85℃；（9）工作濕度：15%~90%RH，無凝露；（10）EMC測試：EN 55024:2011-09，EN 55022:2011-12；（11）尺寸：114*64*24mm。 - 1、GCAN-204 modbus RTU轉CAN設備使用
