一、功能概述

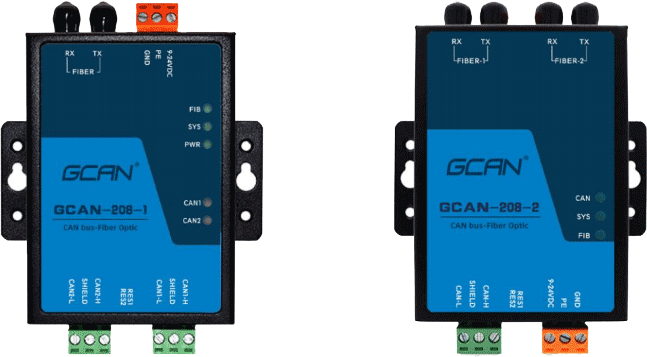

沈陽廣成科技有限公司GCAN-208系列模塊是集成1路（或2路）標準光纖接口（單模、多模，SC、ST可選）、2路（或1路）標準CAN總線接口的工業級CAN總線轉光纖轉換器。GCAN-208系列模塊可以將CAN總線數據轉換成光信號通過光纖傳輸。通過成對使用GCAN-208系列模塊，用戶可以輕松的延長CAN總線通信距離、有效的消除長距離通信干擾，可以防止總線受到電磁干擾、地環干擾、雷擊等對總線和設備造成的損壞。

GCAN-208系列模塊可將CAN總線數據透明、無損的轉換成光信號，再將光信號透明、無損的解析成CAN總線數據。廣成科技使用獨有的總線信號轉換技術，可將CAN數據與光信號之間的轉換時間做到微秒級，這樣就保證了通信的實時性，所以GCAN-208可支持任何CAN總線通信協議如：CANopen、SAE J1939、DeviceNet、NMEA2000等等。


二、設備參數



沈陽廣成科技有限公司GCAN-208型CAN轉光纖模塊的設備參數包括：



（1）高速的32位工業級處理器；

（2）內嵌硬件看門狗定時器；

（3）使用外接電源供電(DC+9~24V±20%)；

（4）靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；

（5）電快速瞬變脈沖群抗擾度等級：±1KV；

（6）浪涌抗擾度等級：±1KV；

（7）工作溫度范圍：-40℃~+85℃；

（8）工作濕度范圍：5%~95%RH無凝露；

（9）集成2路（或1路）CAN總線接口，使用端子接線方式；

（10）CAN總線信號包括：CAN_H、CAN_L、EARTH；

（11）CAN總線自帶120Ω終端電阻，可通過撥碼開關選擇；

（12）CAN總線支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；

（13）CAN總線通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；

（14）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 3000V；

（15）每通道最高吞吐量：8000 fps/秒；

（16）光纖接口SC、ST、FC可選；

（17）光纖傳輸模式單模、多?？蛇x；

（18）光纖數量單芯、雙芯可選。

三、應用領域



沈陽廣成科技有限公司GCAN-208型CAN轉光纖模塊的設備應用領域包括：



（1）CAN總線通信改造；

（2）CAN總線跨海遠距離通信；

（3）風機等強干擾地區CAN總線防干擾改造；

（4）主控室與樓宇間長距離通信；

（5）消防報警系統聯網；

（6）遠距離分布式通信系統。



如果您需要對GCAN-208型CAN轉光纖模塊進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。

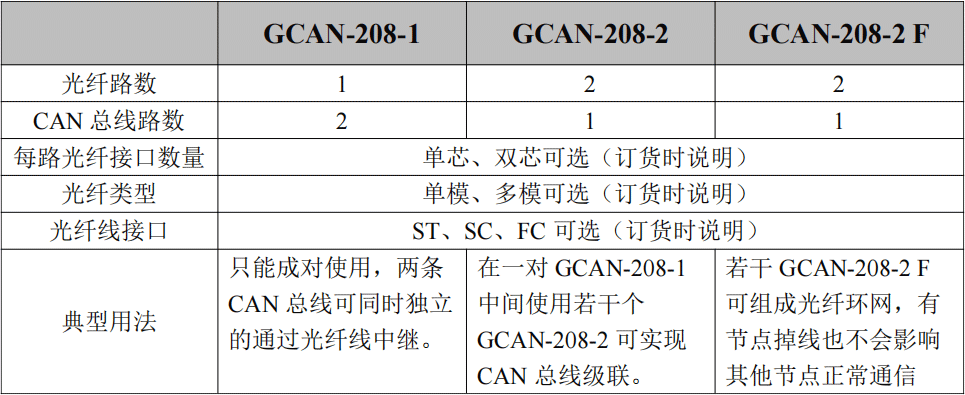

四、選型指南







五、典型應用圖示

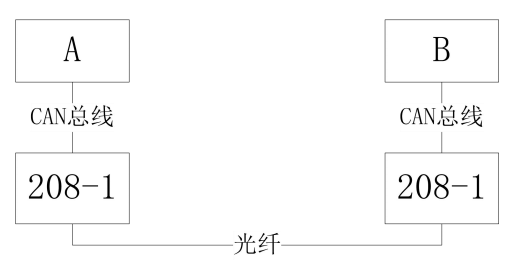

GCAN-208-1典型應用——成對使用

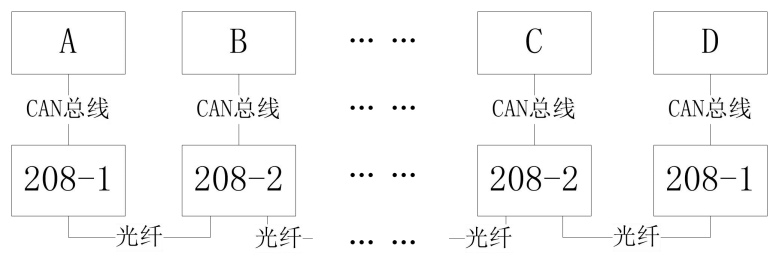

GCAN-208-2典型應用——手拉手級聯

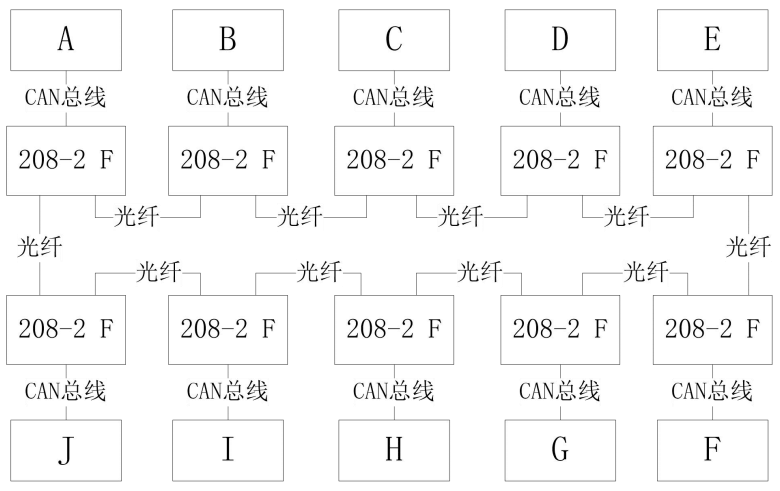

GCAN-208-2 F典型應用——環網



六、設備安裝



1、設備尺寸

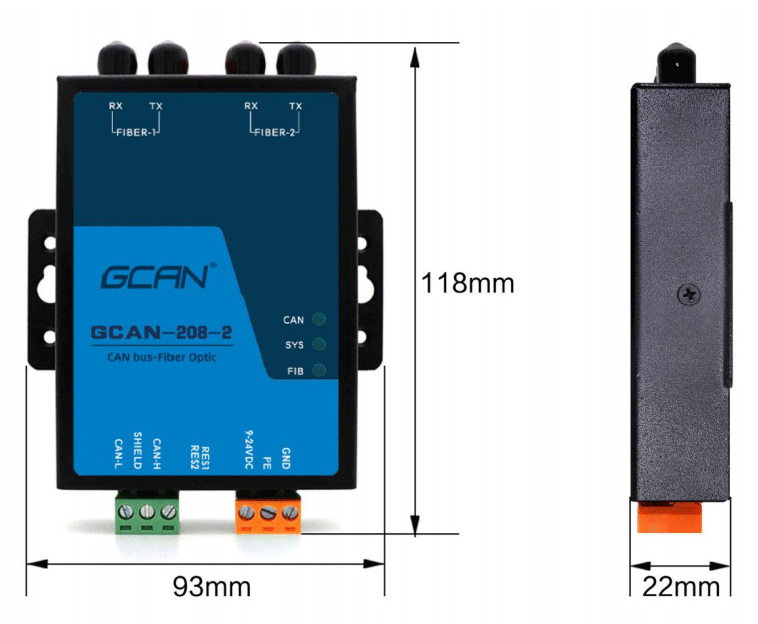

設備外形尺寸：(長，含接線端子)118mm*(寬)93mm*(高)22mm，其示意圖如圖所示。


GCAN-208外形尺寸



2、設備固定

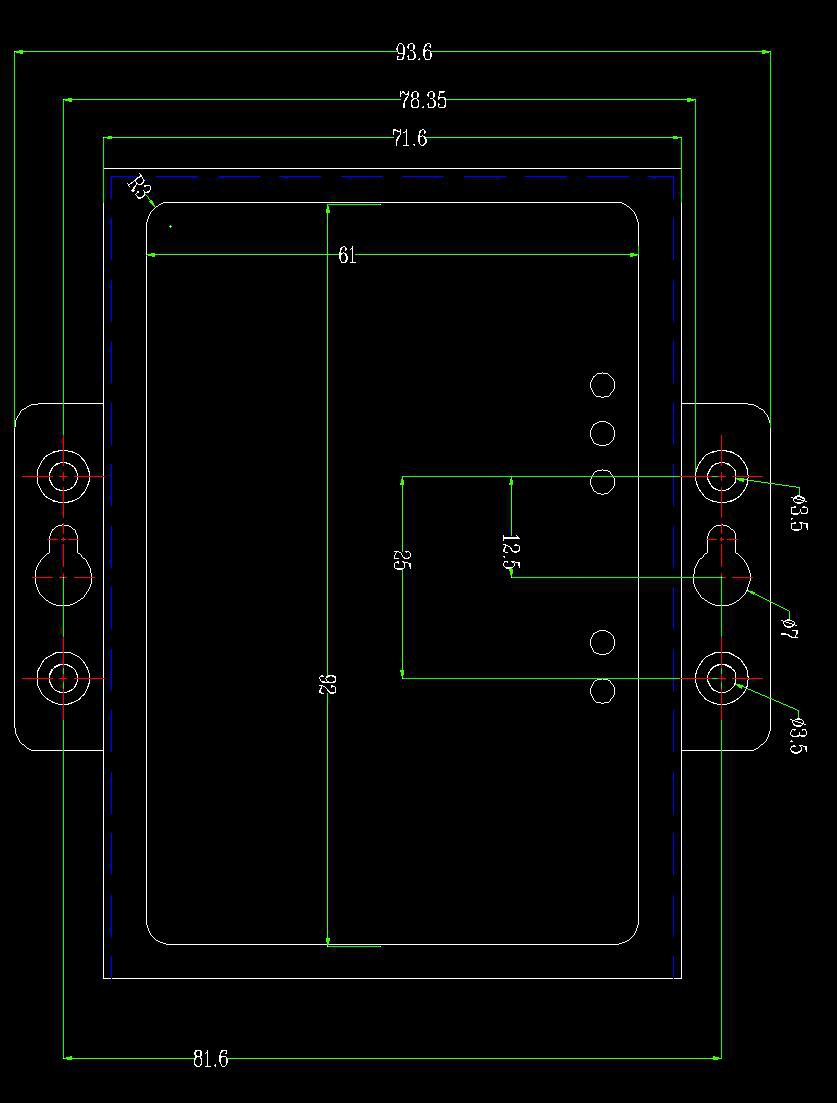

GCAN-208系列模塊機械尺寸如下圖所示，可使用壁掛式安裝方式將模塊固定在機箱內部或加裝DIN導軌附件，將模塊固定在DIN導軌上。GCAN-208系列模塊PE與外殼相連。如果安裝模塊的柜體或?qū)к壒潭ǖ揭粋€(gè)接地的金屬組件板上，那么模塊會自動接地，不需要外部接地線。如果安裝模塊的機柜或?qū)к壒潭ǖ揭粋€(gè)未接地的底座上，那么必須將柜體或?qū)к夁B接到最近的接地端子上。


GCAN-208系列模塊機械尺寸示意圖



3、接口定義及功能

（1）GCAN-208-1模塊

GCAN-208-1模塊集成一路DC 9-24V電源接口、2路標準CAN總線接口及1路標準光纖接口（單模、多模，SC、ST，單芯、雙芯可選）。

GCAN-208-1模塊的電源接口由一個3 PIN插拔式接線端子引出（橙色），電源及光纖接口位置、接口定義如下面圖表所示。



GCAN-208-1電源及光纖接口位置

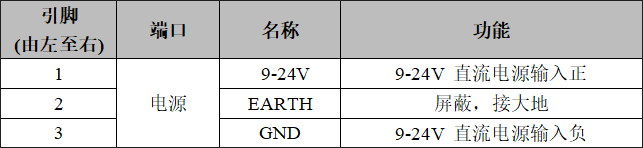

GCAN-208-1電源接口定義

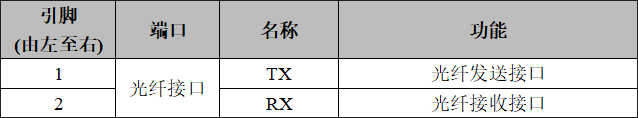

GCAN-208-1光纖接口定義

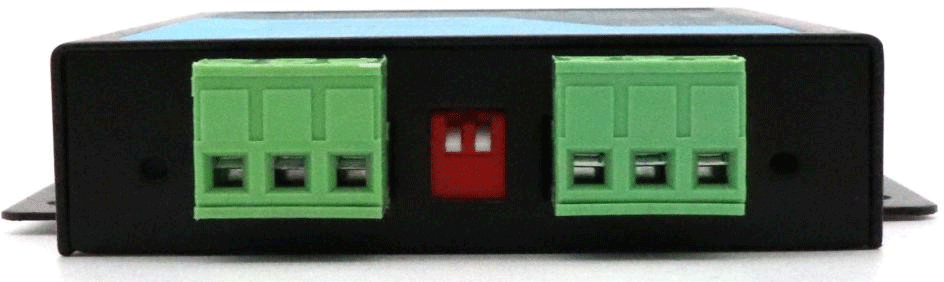

GCAN-208-1模塊CAN總線接口由兩個3 PIN插拔式接線端子引出（綠色），可以用于連接2個CAN總線網絡或者CAN總線接口的設備，其接口位置及接口定義如下面圖表所示。

GCAN-208-1模塊CAN總線接口

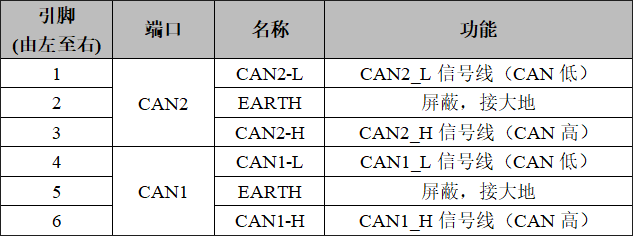

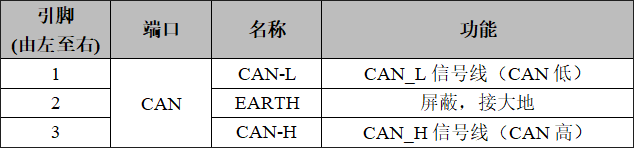

GCAN-208-1模塊的CAN總線信號分配



（2）GCAN-208-2模塊

GCAN-208-2模塊集成一路DC 9-24V電源接口、1路標準CAN總線接口及2路標準光纖接口（單模、多模，SC、ST可選）。GCAN-208-2模塊CAN總線接口由1個（綠色）3 PIN插拔式接線端子引出，可以用于連接1個CAN總線網絡或者CAN總線接口的設備；電源接口由1個（橙色）3PIN插拔式接線端子引出。CAN總線接口及電源接口位置、接口定義如下面圖表所示。

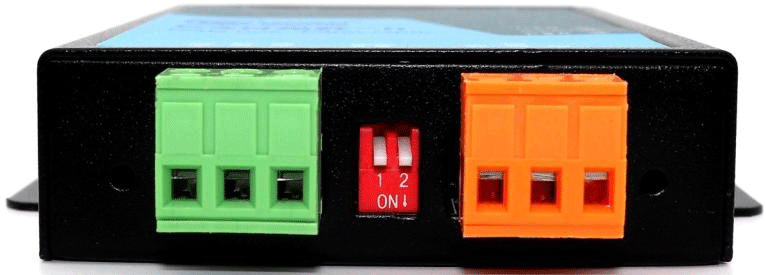

GCAN-208-2CAN總線接口及電源接口位置



GCAN-208-2模塊的CAN總線信號分配

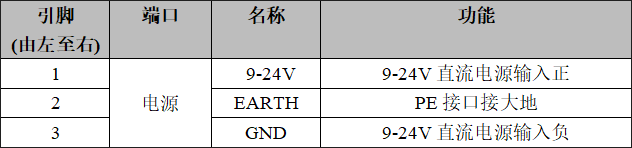

GCAN-208-2電源接口定義



GCAN-208-2模塊光纖接口位置、接口定義如下面圖表所示。

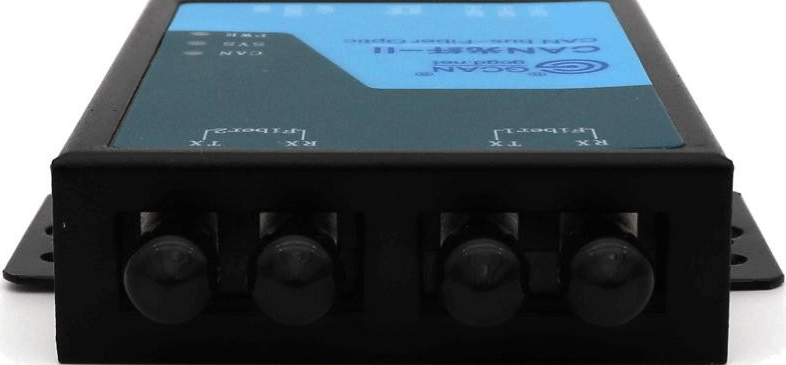

GCAN-208-2光纖接口位置

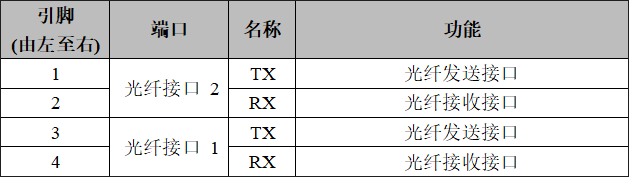

GCAN-208-2光纖接口定義



七、設備使用



1、CAN總線配置

GCAN-208系列模塊在使用前一般需要用戶對CAN總線通信參數進行配置或委托我公司出廠配置。

（1）通過撥碼開關配置CAN總線波特率

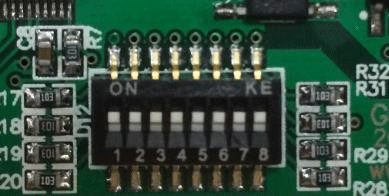

當用戶第一次使用GCAN-208模塊時，如果已經知道CAN總線波特率，則可先打開設備外殼（擰開兩側黑色螺絲即可）直接使用設備內部的撥碼開關調整對應CAN總線的波特率。撥碼開關如圖所示。

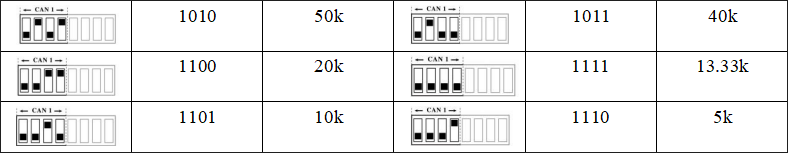

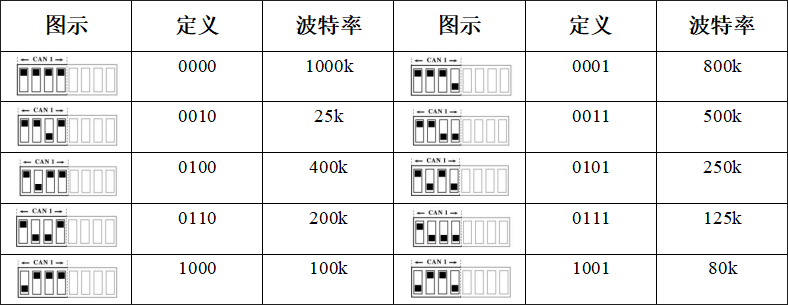

撥碼開關設置波特率方法：系統先不要上電，用螺絲刀打開設備外殼，找到設備中如上圖所示的撥碼開關，撥碼開關的“1、2、3、4”號可以對CAN1波特率進行配置，“5、6、7、8”號可以對CAN2波特率進行配置。（只有一路CAN的設備只有前四個撥碼開關有效）具體配置方法以CAN1為例，詳見下表。ON方向?yàn)?，數字方向?yàn)?。

注：環網設備沒有1000K的波特率。





GCAN-208系列模塊波特率配置圖示



（2）自動識別波特率

當用戶不知道CAN總線的波特率或通過撥碼開關設置好波特率后模塊無法正常工作，則可使用自動識別波特率功能識別總線的實際波特率，具體使用方法如下：

1.將GCAN-208模塊的波特率撥碼開關全部撥到數字一側。
2.將GCAN-208模塊正確連接至CAN總線（保證接線正確并且正確加入終端電阻）。

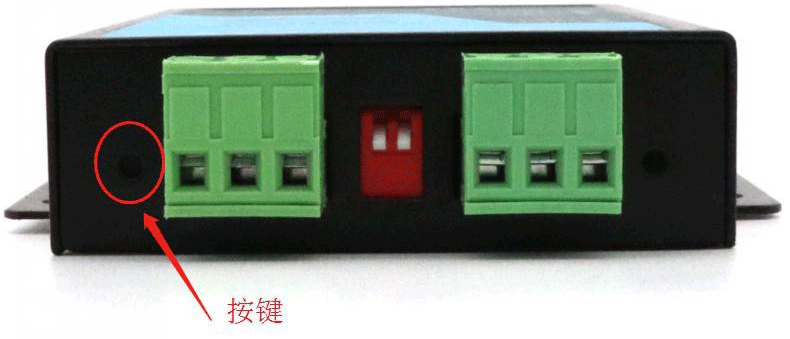

3.將GCAN-208模塊上電，待PWR常亮，SYS燈閃爍時，使用工具按住如下圖所示的CAN通道左側孔中的按鍵，如圖所示。






4.持續按住孔中的按鍵3s以上再松開，此時模塊正在識別總線波特率。
5.識別過程會持續一段時間，待CAN燈變回綠色且常亮?xí)r，表示波特率已經識別完成，模塊重新上電即可啟用識別到的波特率。如果頻閃過后，一直是紅燈常亮，表示未識別成功。此時需要檢查物理層。

注：當設備自動識別完波特率后，撥碼開關將失效。



（3）查看當前設備的波特率

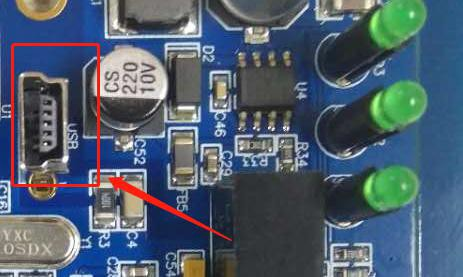

當需知道當前設備使用的波特率的值時，先打開設備外殼（擰開兩側黑色螺絲即可）然后用USB線將設備的USB口和電腦連接上，USB口為USB-MINI口，如圖所示。



USB口示意圖

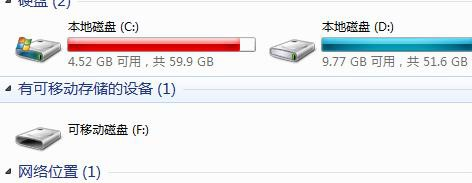

此時電腦會出現一個可移動磁盤，如下圖所示





可移動磁盤示意圖



打開磁盤，里面會出現一個記事本文件，文件里面顯示的就是當前CAN通道的波特率的值。如下圖所示：





波特率值



其中，“CAN1b”中CAN1代表CAN1通道，b代表設備是通過自動識別的方式配置的波特率。“CAN2a”中CAN2代表CAN2通道，a代表的是設備通過配置撥碼開關的方式配置的波特率。

注意：

1、可移動磁盤中的記事本文件是只讀文件，只能查看，無法手動修改此文件中的數值去實現改變設備的波特率。

2、GCAN-208-1具有兩條獨立的CAN總線，自動識別時會先從CAN1開始識別，CAN1識別結束后再識別CAN2。如果CAN燈一直是紅色且不閃，說明沒有識別成功，此時需要檢查接線及終端電阻是否正確。識別失敗后模塊重新上電會自動采用撥碼開關的波特率的值。

恢復出廠設置（清除設備自動識別記錄）：將8P的撥碼開關全部撥到數字一側，然后將設備上電，然后按住復位鍵待CAN燈亮紅且頻閃，使設備空載識別。待CAN通道全部識別失敗，重新上電，即恢復出廠設置。

（4）修改設備波特率

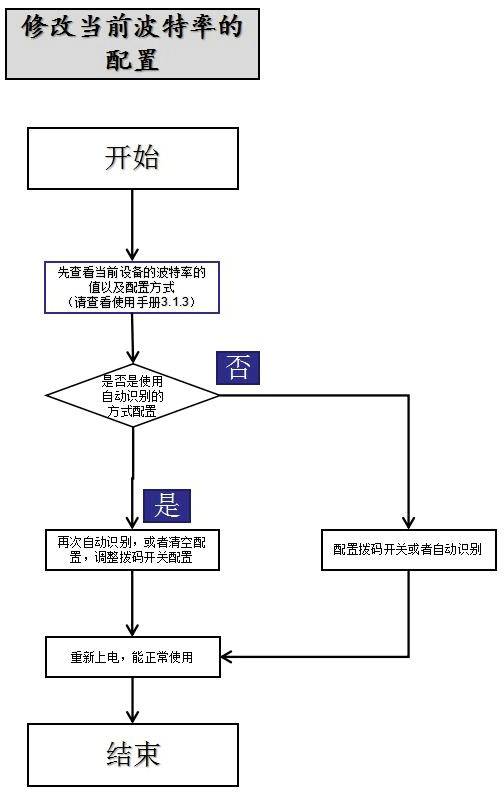

當需要修改當前設備的波特率時，按照如下流程圖所示操作即可。





修改當前波特率流程圖



（5）配置CAN總線終端電阻

GCAN-208系列模塊兩條CAN通道內部均已經集成標準120Ω終端電阻，可通過兩條CAN總線接線端子之間的撥碼開關選擇是否接入。



2、與光纖連接

GCAN-208系列模塊的光纖接口類型可選擇SC、ST兩種接口，傳輸方式可選擇單模、多模兩種，用戶在實際使用時只需要選擇對應的光纖線即可即插即用。請注意：雙芯光纖連接時應將RX接到TX，TX接到RX。單芯光纖連接時需要A和B設備配對使用。



3、與CAN總線連接

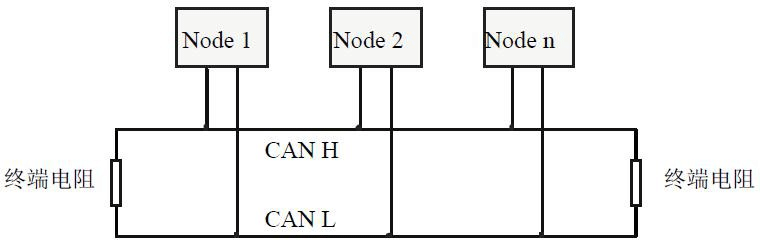

GCAN-208系列模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。CAN總線網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線總線的連接見圖所示。


CAN總線網絡的拓?fù)浣Y(jié)構

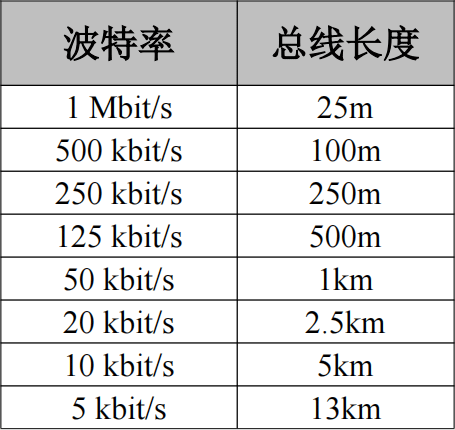

請注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見下表。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。





波特率與最大總線長度參照表



4、CAN總線終端電阻

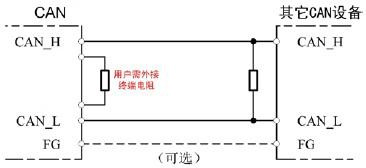

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。GCAN-208系列模塊采用82C251收發器，如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。





GCAN-208系列模塊與其他CAN節點設備連接



5、系統狀態指示燈

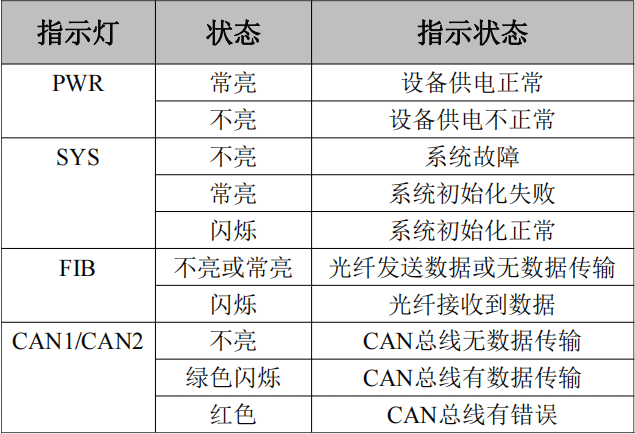

GCAN-208系列模塊具有1個PWR指示燈用來指示系統供電情況，1個SYS指示燈用來指示設備的運行狀態，1個FIB指示燈，用來指示光纖數據傳輸，2個（或1個）CAN指示燈用來指示CAN總線數據傳輸。這5個指示燈的具體指示功能見表，這5個指示燈處于各種狀態的含義如表所示。





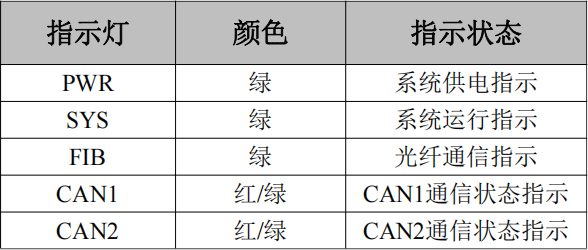

GCAN-208系列模塊指示燈



GCAN-208系列模塊上電后，系統供電燈PWR及初始化狀態指示燈SYS點亮，表明設備已經供電，系統正在初始化；否則，表示系統存在電源故障或發生有嚴重的錯誤。光纖與CAN均連接正常后，當有數據在CAN與光纖之間傳輸時，相應的FIB、CAN指示燈會閃爍。



GCAN-208系列模塊指示燈狀態

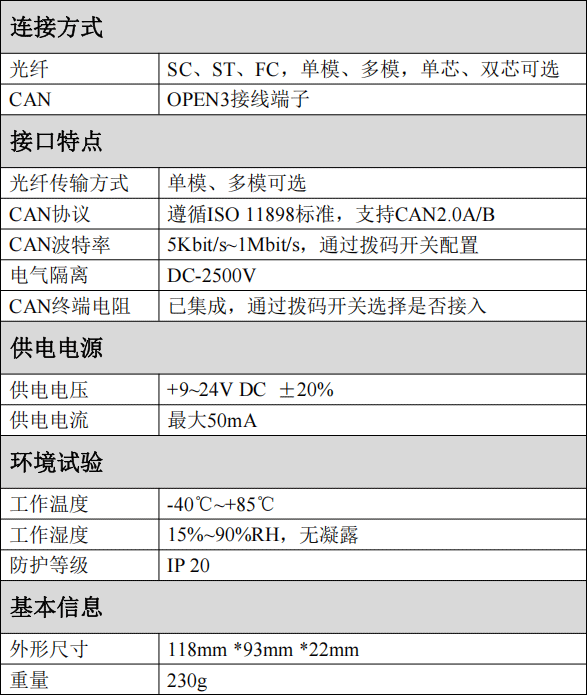

八、技術規格
